產品信息

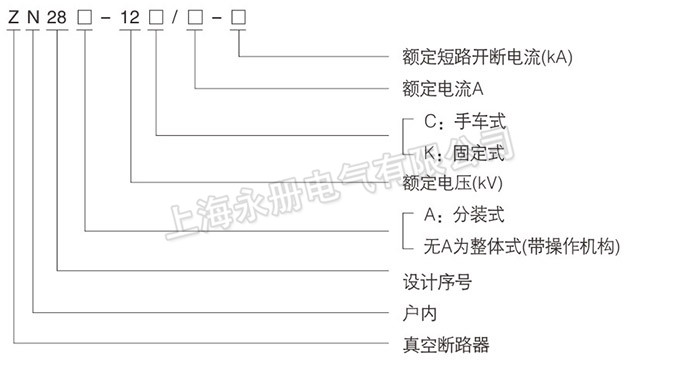

型號及含義

概述

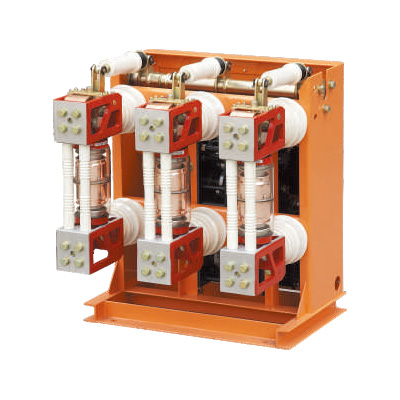

ZN28(A)-12系列真空斷路器為額定電壓12kV，三相交流50Hz的高壓戶內開關設備。該產品符合GB19B4-B9標準，該產品總體結構為開關本體與操動機構-體安裝和開關本體與操動一體安裝和開關本體與操動機構分離安裝兩種形式。一體式結構即為ZN2B-12基本型:分體式結構為ZN2BA-12型.適用于各種固定式開關柜.如GG1A(Z)，XGN2A10(Z)等。

該產品可配用CD17、CD10型直流電碰操動機構和CT17、CT19型彈簧儲能式操動機構。

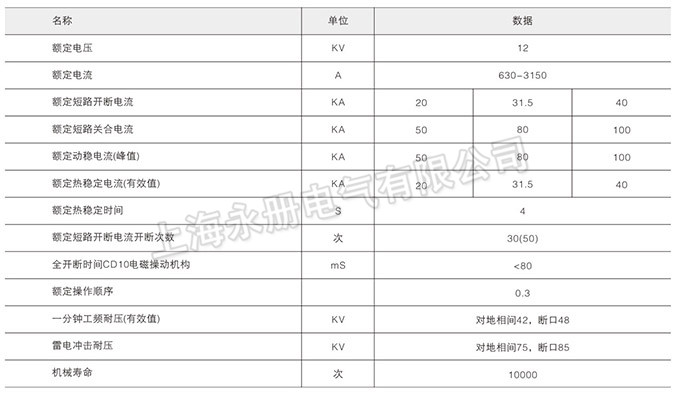

主要技術參數

外形及安裝尺寸
