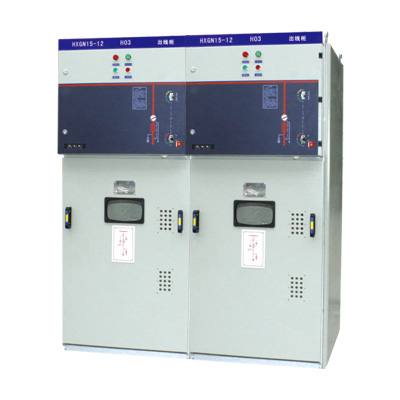

防塵型高壓開關柜【發表日期：2019-05-13 10:07:00】

新型防塵抽出式開關柜適用于三相交流頻率為50Hz ,額定工作電壓為400V ( 690V) , 額定電流4000A及以下的發、供電系統中、配電和電動機集中控制、電容補償之用。廠泛應用于發電廠、石油、化工、治金、紡織、高層建筑等場所,產品符合GB7251.1、GB/T23359、 JB/T9961等相關標準。

一、結構特點：

1.柜架采用KS型材, 主架構上安裝模數為E= 20mm和100mm的q9.2mm的安裝孔,使得框架組裝靈活方便；

2.開關柜的各功能室相互隔離,其隔離室分為功能單元室,母線室和電纜室。各室的作用相對獨立；

3.水平母線采用柜后平置式排列方式,以增強母線抗電動力的能力,是使 主電路具備高短路強度能力的基本措施。

4.電纜隔室的設計使電纜上、下進出均十分方便。

5.抽屜高度的模數為160mm ,抽屜改變僅在高度尺寸上變化,其寬度、深度尺寸不變,相同功能單元的抽屜有良好的互換性。單元回路額定電流在400A以下。

6.抽屜面板具有分、合、試驗、抽出等位置的明顯標志,抽屜單元沒有機械聯鎖裝置。以抽屜單元為主體,同時具有抽出式和固定性,可以混合組合,任意使用。

7.柜體的防護等級為IP30~IP40 ,還可以按用戶需要選用。

8.材質可選用電鍍冷軋板、鍍鋅板、可敷鋁鋅板制作。

二、防塵型開關柜柜體尺寸：

高度(Height)x寬度(Width)x深度(Depth)

2200mm  600mm 800/1000mm

2200mm  800mm  800/1000mm

2200mm  1000mm  800/1000mm

三、標準型側出線、后出線、經濟型、固定分隔式,其中MCC柜最多可配置36個回路；

四、可采用進口敷鋁板加工成型。
