不同型號開關柜的用途【發表日期：2019-05-07 09:56:00】

高壓開關柜主要是由高壓斷路器、負荷開關、接觸器、高壓熔斷器、隔離開關、接地開關、互感器、變壓器，以及控制、測量、保護、調節裝置，內部連接件、輔件、外殼和支持件等組成的成套配電裝置，其內部空間以空氣或復合絕緣材料作為絕緣和滅弧介質，用作接受和分配電網的電能，或用作對高壓用電設備的保護和控制。

目前市場上流行的開關柜型號很多，歸納起來有以下幾種型號，現把各種型號的開關柜型號用途列舉如下：

型號GGD、GCK、GCS、MNS介紹

GGD系列:

GGD型交流低壓配電柜適用于變電站、發電廠、廠礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流1000-3150A的配電系統，作為動力、照明及發配電設備的電能轉換、分配與控制之用。

GGD型交流低壓配電柜是根據能源部，廣大電力用戶及設計部門的要求，按照安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高，動熱穩定性好，電氣方案靈活、組合方便，系列性，實用性強、結構新穎，防護等級高等特點?？勺鳛榈蛪撼商组_關設備的更新換代產品使用。

GCK系列：

GCKG是封閉式開關柜C是抽出式K是控制中心

GCK低壓抽出式開關柜(以下簡稱開關柜)由動力配電中心(PC)柜和電動機控制中心(MCC)兩部分組成。該裝置適用于交流50(60)HZ、額定工作電壓小于等于660V、額定電流4000A及以下的控配電系統，作為動力配電、電動機控制及照明等配電設備。

GCS系列：

GCS型低壓抽出式開關柜使用于三相交流頻率為50Hz，額定工作電壓為400V（690V），額定電流為4000A及以下的發、供電系統中的作為動力、配電和電動機集中控制、電容補償之用。廣泛應用于發電廠、石油、化工、冶金、紡織、高層建筑等場所，也可用在大型發電廠，石化系統等自動化程度高，要求與計算機接口的場所。

MNS系列：

MNS型低壓抽出式成套開關設備（以下簡稱開關柜）為適應電力工業發展的需求，參考國外MNS系列低壓開關柜設計并加以改進開發的高級型低壓開關柜，該產品符合國家標準GB7251、VDE660和ZBK36001-89《低壓抽出式成套開關設備》、國際標準IEC439規定MNS型低壓開關柜適應各種供電、配電的需要，能廣泛用于發電廠、變電站、工礦企業、大樓賓館、市政建設等各種低壓配電系統。

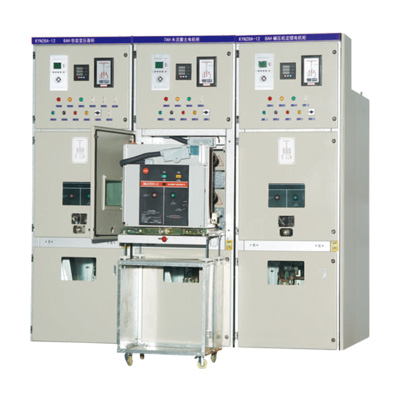

永冊高壓開關柜
