高壓開關柜與中置柜之間的區別【發表日期：2019-04-15 09:40:00】

一、高壓開關柜與中置柜的簡介：

中置柜(Centrally Installed Switchgear)的全稱為鎧裝型移開中置式金屬封閉開關設備，其分三層結構，上層為母線和儀表室(相互隔離)，中間層為斷路器室，下層為電纜室。由于斷路器在中間層，所以稱為鎧裝型移開中置式金屬封閉開關設備，簡稱中置柜。

高壓開關柜是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，高壓開關柜按作電壓等級在3.6kV~550kV的電器產品，高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器，高壓操作機構、高壓防爆配電裝置和高壓開關柜等幾大類。

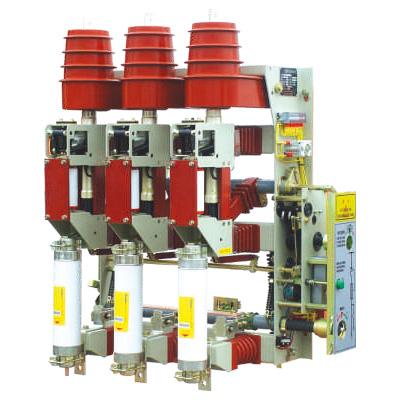

高壓開關柜

二、高壓開關柜與中置柜的區別：

1.中置柜是手車式(可移開的)的開關柜如KYN28-12(GZS1)高壓開關柜外殼，高壓開關柜是屬于固定式的開關柜柜體；

2.高壓開關柜一般采用負荷開關，中置柜一般采用斷路器；

3.用途不同，中置柜通常是所說的KYN28柜，手車式高壓開關柜，一般用來保護后端變壓器，或者其他高壓負載。高壓開關柜主要用于高壓電源分配，將一路或二路高壓電源分成多路高壓電源出線；中置柜主要用于高壓負載保護。高壓開關柜有空氣絕緣，和全封閉充氣柜 兩種形式，空氣絕緣是使用普通SF6負荷開關通過銅排連接成一套系統，全封閉充氣柜則除了電源進出線有專用連接器具，柜與柜連接則在一個完整氣腔內，里面充滿SF6氣體。
